Содержание:

Строительство односкатного навеса не является сложным процессом, если точно следовать подробному руководству. Кроме того очень важно правильно составить чертеж будущего строения. Этот этап не прощает ошибок, просчеты могут стать причиной обрушения конструкции под тяжестью каких-либо нагрузок. Для решения задачи, как правильно сделать крышу навеса, необходимо определить вид строения и выбрать материал для монтажа кровельной конструкции над ним.

Свойства материала

Поликарбонат является современным высокотехнологичным материалом на основе полимерного пластика, который обладает ячеистой структурой. Этот материал пропускает свет, выпускают бесцветные, цветные и узорчатые изделия. Навес и поликарбоната станет отличной крышей для беседки и гаража, пристроенного к дому, или отдельностоящего сооружения. Этот материал завоевал популярность благодаря следующим качествам:

1. Легкость. Вес листа поликарбоната в 7-8 раз легче стекла такого же размера. Поэтому он используется для строительства своими руками легковесных конструкций, не требующих основательного фундамента.



   Свойства поликарбоната

2. Гибкость. Листы поликарбоната хорошо гнутся без предварительной обработки, поэтому они используются для сооружения арочного навеса, конструкций округлой формы. Гибкость этого материала позволяет гнуть листы своими руками без применения специального инструмента.
3. Светопроницаемость. Поликарбонат пропускает до 87% солнечного света, под крышей из этого прозрачного материала всегда светло и комфортно. В тоже время он прекрасно защищает от ультрафиолета и создает приятную тень.



   Покрытие. защищающее от УФ-лучей

4. Прочность. Листы поликарбоната обладают высокой ударопрочностью и несущей способностью, в несколько раз превосходящей данные характеристики у стекла. Благодаря ячеистой структуре односкатный навес с поликарбонатным покрытием, собранный своими руками, не проломится под весом снега или при попадании града.



   Разновидности поликарбоната

Обратите внимание! Опытные мастера отмечают отличную шумоизоляционную способность этого материала, благодаря которой даже в сильнейший ливень звук капель не мешает разговору и звучит тихо. Качественный поликарбонат имеет срок службы до 25 лет.

Что такое навес

Навес — это конструкция, состоящая из кровли и опор в виде столбов. Сооружение может иметь разные размеры и устройство, устанавливаться отдельно или примыкать к дому. Основным назначением является защита от дождя, но они также служат в качестве козырьков, предохраняющих от прямых солнечных лучей.

Навес из поликарбоната для защиты от солнечных лучей

Достоинства

К преимуществам конструкции относят:

1. Лёгкость, отсутствие необходимости возводить мощный фундамент.
2. Возможность накрыть немалую часть территории двора или площадки возле дома, позволяющей выполнять разные работы независимо от погодных условий.
3. Навес из поликарбоната, примыкающий к дому, даёт возможность проводить мероприятия с родственниками или друзьями, не появляясь под открытым небом.
4. Конструкция несложная и допускает изготовление своими руками.

Недостатки

Необходимо помнить и о минусах навесов:

1. Сооружение не защищает от ветра, пыли, холода, насекомых.
2. Материал кровли способен полностью закрывать доступ солнечного света, отчего под навесом чувствуется недостаток освещённости.
3. Кровля ощутимо гремит под дождём, поэтому не рекомендуется пристраивать сооружение под окнами спальни или детской.
4. В зимнее время на поверхности скапливаются большие массы снега, создающие значительную нагрузку на кровлю и основание навеса.

Навес является непросто защитным сооружением, он образует некий центр общения, место для посиделок в кругу друзей и родственников. Кроме того, он способен выполнять и другие функции:

• защита автостоянки;
• переход из дома в баню или иные постройки;
• козырёк над крыльцом, балконом, другими элементами дома.

Кроме этого, качественно изготовленные навесы украшают площадку возле дома, создают высокий декоративный эффект. Нередко они совмещаются с другими сооружениями, образуя специализированные участки для отдыха, общения или иных целей.

Виды навесов

Существующие конструкции навесов можно объединить в группы по разным признакам. По форме:

• прямые;
• одно— или двускатные;
• куполообразные;
• шатровые;
• волнообразные;
• многоуровневые;
• арочные и т. д.

По типу примыкания к стене:

1. Консольные (конструкция характерная для козырьков над окнами или крыльцом).
2. Имеющие опоры на землю. Применяются для сооружений большого размера, создающих излишнюю нагрузку на стены или фундамент.

По материалу:

• металлические;
• деревянные;
• комбинированные.

Существует немало разновидностей кровельного покрытия, но мы будем рассматривать только навесы из поликарбоната.

Навесы пристроенные к дому: фото и особенности конструкций

Навесы пристроенные к дому, как показано на фото, могут быть двух видов. Это консольные модели и навесы на опорах. Консольный вариант может быть любой длины, но его ширина не должна быть более двух метров. Опорные конструкции могут использоваться для различных целей.

Маркизы на опорах отличаются высокой прочностью

Навесы могут иметь разное предназначение:

Веранда особенно цениться на открытой местности, где нет деревьев

Терраса может быть намного просторней веранды и иметь необычную форму

Пристройка для машины может закрывать большую часть дворовой территории

• различные маркизы: со стойками, выдвижные или корзинные.

Отличается функциональностью складная маркиза

Статья по теме:

Особенности навесов из дерева пристроенных к дому: фото и дизайнерские решения

Часто домовладельцы выбирают навесы из древесины. Подобные сооружения обладают отличным набором характеристик:

• отличаются простотой возведения;
• выдерживают долгое пребывание на открытом воздухе, особенно при правильной обработке;
• характеризуются безопасностью для человеческого здоровья;
• обладают доступной ценой.

Полезная информация! Для комфортного использования навеса стоит позаботиться о проведении света и монтаже осветительных приборов.

Деревянные сооружения передают сельский колорит и обладают массивностью

Варианты навесов пристроенных к дому из профнастила: фото и особенности конструкции

Тент из профнастила может выполняться в различных конфигурациях. Из профнастила создаются односкатные, двускатные и арочные конструкции. Кроме того, сооружение из данного материала обладает следующими особенностями:

• простота изготовления;
• экономия денежных средств;
• длительный эксплуатационный срок.

Важно! Навес из профнастила монтируется только оцинкованными саморезами, которые имеют уплотнительную резину.

Пристройки из профнастила обладают надежностью и долговечностью

Деление по материалу изготовления

В зависимости от материала, используемого при изготовлении каркаса, навесы с одним скатом могут быть следующих видов:

• Металлические конструкции из оцинкованной трубы или металлического профиля. При этом каркас может иметь стандартную или сложную форму, а также иметь элементы ковки. Среди преимуществ таких навесов можно отметить высокую прочность, долгую эксплуатацию, надежность и устойчивость к негативным природным явлениям.
• Можно сделать навес с односкатной крышей из дерева. Каркас возводится из бруса или бревна, для обвязки и обрешетки используют обрезную доску, вагонку или рейки. Чтобы предотвратить гниение материала и защитить его от воздействия влаги и ультрафиолета, поверхность покрывают специальными составами или краской.
• Смешанные конструкции состоят из металлического каркаса и деревянной обрешетки.
• Очень редко можно встретить навесы, каркас которых построен из камня. Такое сооружение возводится очень долго, но его прочность в несколько раз превышает подобные свойства аналогов.

Раскрепим готовые стропила: одной стороной уложим в опоры на капитальной стене дома, другой разложим на горизонтальной перемычке столбов.

Набьём обрешётку

Профилированный поликарбонат сравнительно мягкий материал. Его легко продавить, но за счёт собственной упругости он сразу восстанавливает первоначальную форму. Поэтому прямо на стропила его не постелить, необходима обрешётка. Причём широкая – лучше из досок.

Для обрешётки возьмём обрезную дюймовку шириной 10-15 см. Предварительно отшлифовав, обработаем антисептиком и пропиткой против возгорания. Видимые стороны хорошо покрасить защитной фасадной краской семейства «белинка». С подобной обрешёткой надёжность конструкции значительно повышается, уже не очень-то важна сама толщина поликарбоната для навеса. Шаг выбирается произвольный, однако нелогично, когда он меньше ширины доски. Для него более подходит размер в одну или две ширины доски обрешётки.

Покроем поликарбонатом

Закрываем навес поликарбонатом. Приворачиваем на кровельные саморезы с резиновыми шайбами. Все действия стандартные, как для работы с профлистом:

• Укладываем нижний ряд, но не крепим самый верх листа.
• Монтируем второй и последующие ряды. Верх листов проворачиваем, когда он будет уже накрыт следующим.

Создание проекта

Выбирая проект конструкции, стоит определиться со следующими параметрами:

• габариты и назначение сооружения;
• размер участка;
• снеговые и ветровые нагрузки;
• глубина снежного покрова и ожидаемое выпадение количества осадков в год;
• конструкционные особенности основного строения.

Заранее созданный проект позволяет выбрать лучшее решение и подобрать качественный материал

Перед монтажными работами обязательно выполняется чертеж. Исходя из размеров постройки, определяется необходимое количество материала.

Полезная информация! При создании навеса под машину, стоит учитывать прохождение автомобиля с грузом.

Классификация по способу строительства — как правильно сделать

Способ возведения односкатных навесов также является критерием для выделения следующих видов:

• Отдельно стоящие конструкции. Чаще всего они расположены недалеко от основных объектов, так как используются в качестве крыши над автомобилем или местом отдыха.
• Пристроенные навесы примыкают к одной из несущих стен дома и служат дополнением для защиты от солнца и осадков.
• Опорно-консольные сооружения собираются из специальных элементов или возводятся одновременно с несущими стенами, например односкатная крыша с козырьком.

Видео-инструкция

Разновидности в зависимости от функционального назначения

Навесы могут выполнять различные функции, что позволяет выделить следующие виды:

• Декоративные строения используются в качестве дополнения к общему ансамблю строений и ландшафта. Чаще всего в этом случае выполняют строительство навеса с односкатной крышей из дерева.
• Защитные навесы препятствуют попаданию атмосферных осадков и ультрафиолетовых лучей на несущие стены дома, предотвращая их разрушение и продлевая срок их эксплуатации.

В некоторых случаях навесы с одним скатом могут использоваться и для защиты, и в качестве составляющей части ландшафта.

Адаптируем готовый навес

Если к дому уже пристроен навес – стоит задуматься не о том, как сделать навес из поликарбоната, а как проще заменить его кровлю.

Тем более, что это намного проще, чем строить всё «с нуля». Определим порядок действий:

• После демонтажа кровли первым делом проверяем горизонтальное положение столбов и горизонтальное положение прогонов.
• Если нашлись недостатки – исправляем. Для этого домкратим столбы и подливаем бетоном, чтоб не проседали. Параллельно правим вертикали, возможно для этого понадобиться пробурить и забетонить новые сваи. Это даже лучше – сразу исправим ненадёжные места.
• Оцениваем состояние стропил, если есть предпосылки для прогиба – готовим новые дополнительные столбы и прогон. Однако, не лишним будет проработать вариант изготовления стропильных ферм.
• Проверяем состояние и правильность монтажа обрешётки, по необходимости прореживаем или наоборот добавляем. Не забываем защищать пропитками и облагораживать краской по дереву.
• После реанимационных мер уточняем, какая толщина поликарбоната для навеса будет наиболее подходящей. После монтируем выбранный кровельный материал.

Виды навесов в зависимости от основного назначения

Цель использования навеса определяет следующие виды:

• Конструкции для отдыха. В большинстве случаев для их изготовления используется древесина, так как особая прочность не является критической в этой ситуации. Односкатные деревянные навесы для отдыха могут быть открытыми и закрытыми, их главная цель — укрыть от дождя и ярких солнечных лучей.
• Сооружения для автомобилей. Их основное назначение — стать укрытием для автомобилей любой грузоподъемности от различных атмосферных явлений. Такие навесы отличаются высокой прочностью, быстро возводятся из металлических или деревянных элементов.

Легкие конструкции вполне могут пристраиваться к основному зданию, а вот сооружения для транспорта лучше возводить отдельно. В противном случае стена может не выдержать дополнительной нагрузки и деформироваться или полностью разрушиться.

Уход за навесом

Как любой другой, навес для крыльца из поликарбоната нуждается в водоотведении. Поэтому сразу по готовности кровли необходимо смонтировать водосточные желоба, трубы и обеспечить водоотведение. Затягивать с этим не стоит, так как сырость всегда губительно влияет на бетонные конструкции – замерзая, сырой грунт вспучивается значительно сильней, с лёгкостью ломая при этом и более значимые, массивные конструкции.

Сам профилированный поликарбонат в своём роде лучший поликарбонат для навеса и в каком-то специальном обслуживании не нуждается. Поэтому уход за навесом чаще всего заключается в контроле вертикального и горизонтального положения прогонов и столбов. При этом регулярно обновляется лакокрасочный слой конструктивных элементов.

Виды навесов в зависимости от типа крепления

В зависимости от способа установки строения и его крепежа выделяют следующие виды:

• Навесы опорные устанавливаются вертикально или крепятся под определенным углом к стене с помощью подпорок. Сооружения опорного типа могут быть разного размера, для их изготовления используют любые материалы, включая навес с металлической крышей.
• Подвесные конструкции крепят к стене посредством специальных подвесок. Такие навесы лучше изготовлять из легких материалов, чтобы на основание дома не создавалась большая нагрузка.

Выбор материалов и подготовительные работы

Для изготовления навеса, прежде всего, потребуется приобрести качественный поликарбонат. Для кровли лучше всего подойдет сотовый материал толщиной 8-10 мм. Листы в 10-12 мм сложнее согнуть по обрешетке, полотно тоньше 8 мм оказывается недостаточно прочным, чтобы выдержать нагрузку от снежного покрова.

Для постройки ферм используют квадрат 30х30х2 мм без защитного покрытия. На боковые сборки покупают квадратную трубу 25х25 мм, для обрешетки лучше всего подойдет профиль 30х15 мм или 30х20 мм. На стойки арочного навеса можно использовать квадрат 60 мм или двухдюймовую трубу.

Перед началом работ необходимо спланировать площадку, снять дерн на глубину 20 см, засыпать слой мелкого отсева с песком. По разметке опор арочного навеса буром в грунте сверлят отверстия диаметром 30 см и глубиной 100 см. Для опор вырезают заготовки стоек по 2,45 м, обрабатывают антикором и сушат.

Как сделать навес из поликарбоната, пристроенный к дому: фото и этапы монтажа

Через 12-15 дней после полного застывания бетона, можно начинать сборку конструкции. На стену монтируются кронштейны, а затем сверху поперечная балка.

Сборка конструкции требует подготовки специальных инструментов

Создание обрешетки

Выполняется верхняя обвязка. Торцевые части стоек соединяются при помощи поперечной балки и между собой. При этом используются параллельно уложенные профили. Металлическая каркасная система сваривается между собой, а деревянная стягивается стальными уголками.

Обрешетка крепится к основной балке

Места сварки зачищаются, обрабатываются грунтовкой и красятся. Стропила монтируются поперечными деталями с шагом в 600 мм. К несущей балки конструкция крепится при помощи стальных уголков. Обрешетка прокладывается поперек стропил и монтируется саморезами.

Монтаж крыши

Листы кровельного материала нарезаются по размеру. Затем крепятся к обрешетке. Предварительно в поликарбонате проделываются отверстия под саморезы.

При монтаже крыши может понадобиться специальная страховка

Чтобы облегчить отвод воды, ячейки должны быть направлены вниз. Работая с пластиком, не стоит забывать оставлять зазоры между панелями. Размеры отверстий должны делаться с запасом в 2-3 мм. Существуют некоторые особенности монтажа кровли из других материалов.

Элементы кровли крепятся к обрешетке

В качестве балок могут использоваться брусья из древесины. С течением времени в материале могут появиться трещины, которые снизят жесткость конструкции.  После монтажа балок устанавливаются поперечные доски, а затем производится крепление металлочерепицы. Монтаж данного материала производится с нижних листов. Стоит учитывать, что должен быть нахлест верхних листов на нижние.

Полезная информация! После установки кровли выполняется монтаж сливных желобов. Для этого отмеряется необходимая длина желоба и производится обрезка лишнего металла болгаркой.

В некоторых случаях будет сложно установить кровлю в одиночку

Полезные советы

После монтажа основной пристройки можно сделать площадку. Самый простой способ – это засыпать территорию гравием. Для этого снимается дерн, вкапывается бордюр и насыпается щебень. Затем его нужно хорошо утрамбовать.

Стильное и прочное покрытие повышает комфортные условия использования конструкции

Также можно сделать площадку, вымощенную брусчаткой или тротуарной плиткой. Недорого обойдется оборудование площадки с помощью бетона.

Качественная площадка позволяет увеличить полезную площадь дворовой зоны

С помощью подручного материала и инструментов можно создать красивый навес своими руками. Подобные конструкции позволят соорудить прекрасное место для семейного отдыха или надежную защиту для автомобиля и садового инвентаря.

Красивый навес может стать частью экстерьера здания

Что в итоге

Очевидно, что не так уж и трудно построить навес из поликарбоната своими руками, чертежи и схемы любого из вариантов находятся в свободном доступе. Причём, первоначально построив относительно простой вариант, его всегда можно дополнить декоративными элементами – постройки подобного типа легко превращаются в респектабельные функциональные помещения.

Навесы с арочной крышей для двора

Более сложный вариант навеса с кровлей из поликарбоната 6х3 м показан на схеме — чертеже ниже. В отличие от тепличной крыши, в предыдущем случае арочные дуги выполняются не в виде полуокружностей, а в форме двойных ферм небольшой кривизны. В результате крыша получается более простой и технологичной в изготовлении.

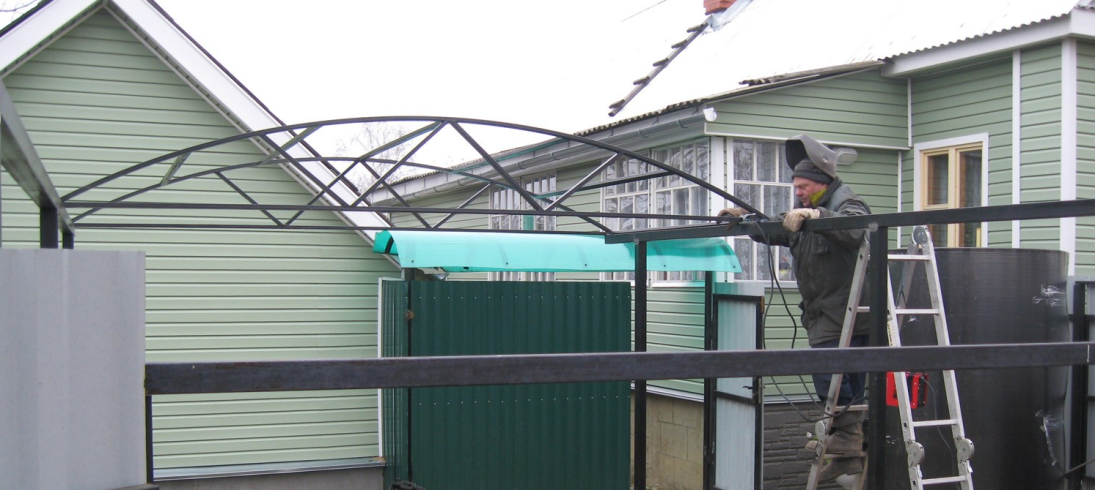

Арочный навес устанавливается на восьми вертикальных стойках из квадратной трубы 60х60 мм. Общий вес крыши с учетом обрешетки под поликарбонат составляет около 300 кг, поэтому для удержания навеса стойки стягивают бетонной плитой и заглубляют в грунт на глубину до 1 м. Площадь поверхности, закрываемой арочной кровлей от дождя и снега, составляет 15 м2.

Преимуществом данной схемы является использование в арочной крыше несущих ферм с равной кривизной дуги. Такое решение позволяет устанавливать навесы с поликарбонатной кровлей практически на открытом пространстве, жесткости пролетов в поперечном горизонтальном направлении будет достаточно, для того чтобы выдержать порывы ветра до 30м/с.

В том случае, если арочный навес строится во дворе, например, на площадке между стеной дома и бетонным забором, то каркас крыши с обрешеткой под поликарбонат можно упростить, как на схеме-чертеже ниже.

В данном случае вместо ферм использованы арочные элементы из профилированной стальной трубы 70х30 мм, а вместо традиционного сотового поликарбоната уложен монолитный материал. В итоге при условии защищенности от ветра арочная конструкция крыши получается более легкой, но не менее прочной и жесткой, чем в случае укладки поликарбоната на фермы.

Этап VIII. Организация водостока

Навес хорошо защищает от солнечных лучей и атмосферных осадков то, что под ним находится – автомобиль, беседку или бассейн. Единственный минус конкретно односкатной крыши в том, что вода с нее стекает только в одном направлении. Поэтому, если вы не хотите получить прямо возле навеса вечно невысыхающую лужу, организуйте водосток и дренаж.

Как видите, все проще простого!

Расчет арочного навеса из поликарбоната

Одним из наиболее проблемных вопросов, связанных со строительством козырьков и крыш, является расчет прочности и жесткости арок или несущих ферм конструкции. Для бытовых построек, размеры которых не превышают приведенных на чертежах и схемах, нет особой потребности в расчете ферм арочных навесов из поликарбоната. Запас прочности при любом направлении нагрузки более чем достаточен, чтобы конструкция не обрушилась и не деформировалась даже при двойной максимальной норме выпавшего снега.

Геометрия расчета

Как правило, для любительских конструкций арочных навесов используются балки и металлопрокат с сечением профиля заведомо большим, чем это требуется из расчета оптимизации несущей способности.

Для примера можно использовать параметры фермы длиной 3 м из профиля 30х30 мм, используемой в арочном навесе 6х3 м, приведенном выше. Одна трехметровая нитка выдерживает 50 кг распределенной нагрузки. Ферма из двух ниток с диагональными распорками выдерживает более 450 кг распределенной нагрузки.

Если посмотреть на диаграмму распределения нагрузки на арочной конструкции, то становится понятно, что на ферму будут давить 50 % снегового покрова, находящегося в центральной части кровли. Поэтому в реальности арка способна без проблем удержать до 600 кг нагрузки или 2400 кг на всей площади, крытой поликарбонатом.

Чем больше кривизна дуги, тем больше запас прочности. Поэтому расчет арочного навеса обычно выполняют по линейным размерам с помощью геометрического построения на схеме или используют специализированные программы.

На что нужно обратить внимание

В первую очередь нужно помнить, что нельзя просто заменить фермовую конструкцию обычной дугой, согнутой из металлопрофиля квадратного сечения.

Под нагрузкой дуга оказывает давление на опоры не только в вертикальном, но и в горизонтальном направлении. В результате вертикальные стойки, удерживающие арочную крышу, могут быть выдавлены в стороны. Чтобы избежать подобной ситуации, опоры необходимо связать горизонтальной поперечиной.

У арочных навесов имеется существенный недостаток, из-за того, что крыша устанавливается на относительно высоких и тонких опорах. Чтобы избежать раскачивания или крена, оголовки стоек перевязывают распорками или дополнительными раскосами. Это особенно важно при использовании в качестве покрытия листового поликарбоната.

Если металлическая кровля при небольших деформациях арки практически никогда не отслаивается, то при деформации каркаса под поликарбонатом покрытие из пластика может быть оборвано с креплений.

Особенности профнастила

Профнастил — это материал, для изготовления которого используют листы оцинкованной стали толщиной 0,5-1,2 мм.

Применение профнастила в качестве кровельного материала для односкатных навесов из металла дает следующие преимущества:

• Навес получится прочным, устойчивым к влаге, ультрафиолету и механическому воздействию.
• Работа по перекрытию навеса будет выполнена в максимально короткие сроки без особых сложностей.
• Материал имеет незначительный вес, что позволяет свести к минимуму затраты на обрешетку.
• Поможет сэкономить и приемлемая цена на профнастил.

Недостатки у материала также имеются. Во-первых, плохие теплоизоляционные характеристики, во-вторых, низкая звукоизоляция, в-третьих, не совсем привлекательный внешний вид.

Преимущества металлочерепицы

Довольно часто при строительстве односкатного навеса своими руками используют металлочерепицу, которая также производится из оцинкованных стальных листов. В отличие от профнастила материал обладает следующими преимуществами:

• Высокая прочность и надежность.
• Устойчивость к образованию очагов коррозии и механическим повреждениям.
• Отличные звукоизоляционные теплоизоляционные свойства.
• Большой выбор цвета и профиля.

При выборе между металлочерепицей и профнастилом стоит помнить: первый материал укладывают на крышу с уклоном более 12 градусов, второе покрытие для кровли ограничений подобного типа не имеет.

Советы и рекомендации

Чтобы арочный навес получился максимально прочным, без скрипов и просадок кровли, отрыва и деформации листов поликарбоната, необходимо уделить особое внимание способу соединения деталей. Все элементы крыши, стоек, поперечин, дуг и распорок в процессе сборки должны соединяться между собой в два прохода.

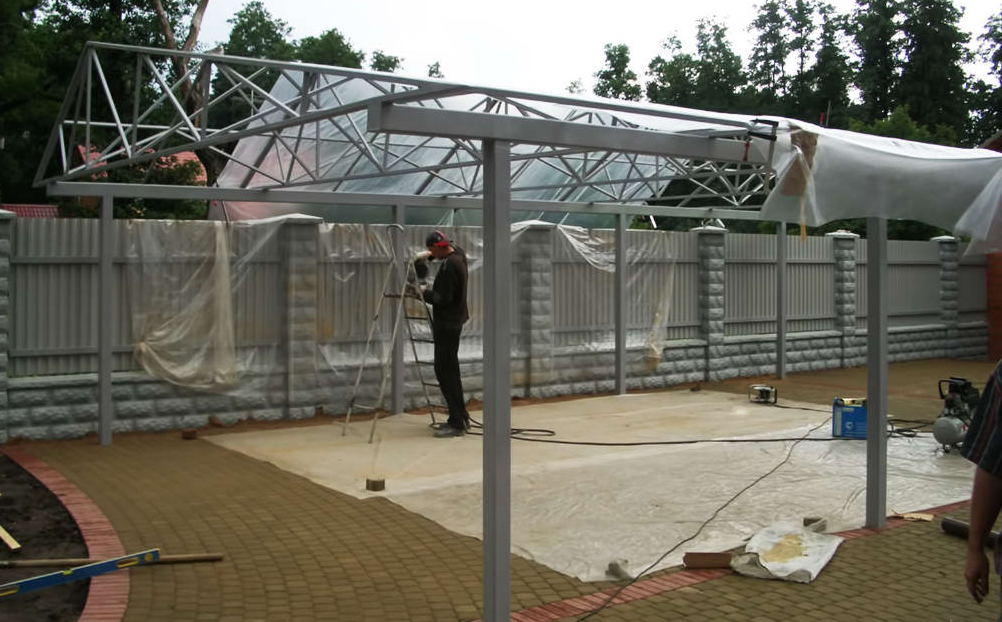

Первоначально собираем каркас на метизах, болтах, гайках и заклепках. После укладки поликарбоната конструкция должна выстояться несколько дней, в течение этого периода арочный навес как бы осаживается, все элементы под нагрузкой принимают оптимальное положение. Кроме того, остается возможность исправить брак, если таковой был допущен.

Через два-три дня электросваркой проваривают все стыки и соединения. Метизы можно снять, но чаще всего их оставляют, что позволяет сделать арочный навес из поликарбоната более надежным, жестким и гибким одновременно.

Заключение

Арочный навес из поликарбоната обладает симпатичным дизайном и собственным стилем. Его можно легко перестроить или дополнить, сделать вставки из прозрачного монолитного поликарбоната или оборудовать ламелями. Несколько оконных жалюзи, уложенных под кровлю из поликарбоната, позволяют плавно регулировать световой поток и тем самым создавать зону повышенного комфорта.
